Ventilställdon SUT med fjäderretur.

AVF 234S

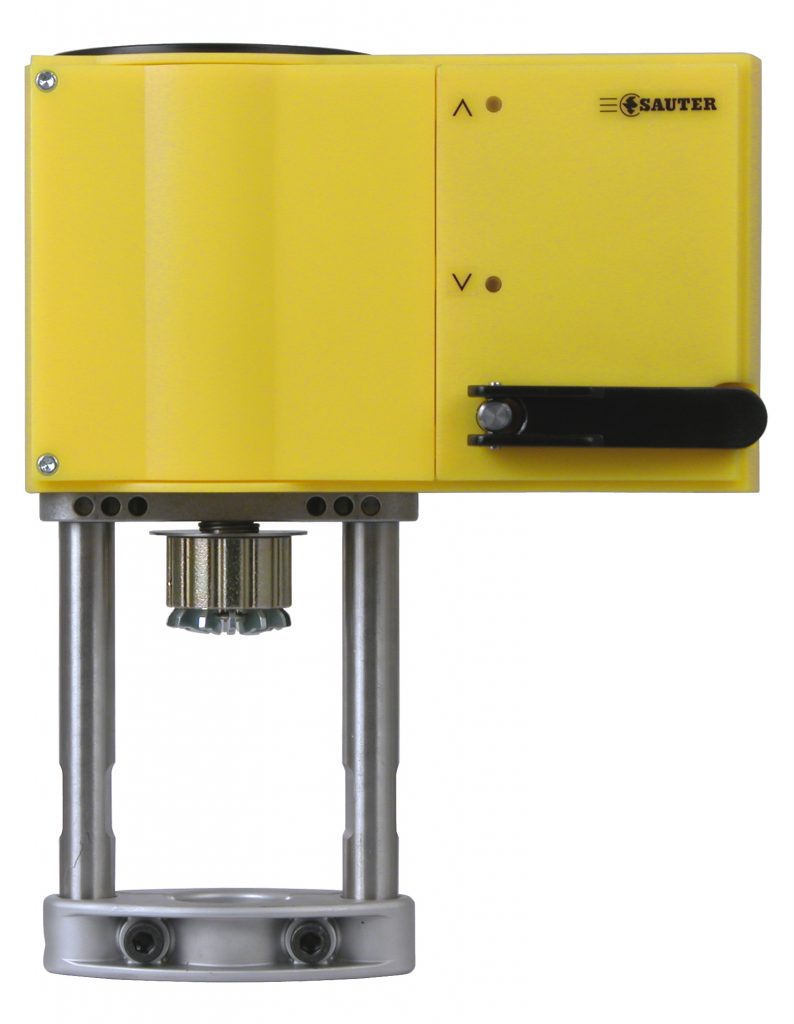

AVF234S : Ventilställdon med SAUTER Universal Technology (SUT) och fjäderretur

Er fördel för bättre energianvändning

Automatisk sammankoppling med ventilen, noggrann styrning och hög effektivitet med minimalt driftljud.

Användningsområde
Styrning av 2- eller 3-vägs ventiler i V/BUD och V/BUE DN65 – 150 familjen även V/BUG, V/BUS, VUP och V/B6R DN15 – 150.

För regulatorer med kontinuerlig utgång(0 – 10 V eller 4 – 20 mA) eller utgångar för (2-punkt eller 3-punkts styrning).

  •  Ställdon med fjäderretur och tryckkraft om   minst 2000 N, finns i  ’normally closed’ eller   ’normally open’ versioner
  • Stegmotor med SUT (Sauter Universal Technology)   elektronisk styrning  och elektronisk lastberoende   avstängning
  • Automatisk detektering av styrsätt (kontinuerlig eller   kontakter),  visning via 2 LEDs
  • Typen av karakteristikens kurva(linjär, kvadratisk eller   likprocentig)  kan ställas in i ställdonet
  • Oberoende inställning av slaglängden på ventilen,   mellan 8 och 49 mm,  beständig även vid spänningsbortfall
  • Gångriktning kan väjas via skruvplintarna vid elektrisk   anslutning
  • Kodbryggor för val av karakteristik och gångtid  (35, 60 eller 120 sek.)
  • Riktig handmanöver för avstängning och manuell inställning  av ventilen
  • Lätt montage med ventil, spindel anslutning  sker automatiskt  efter ansutning av styrspänning
  • Många adaptrar för anslutning av 3-parts ventiler.

Teknisk beskrivning

  • Matningsspänning 230 V med modul direkt anslutning  för 24 V~ eller 24 V=,  kontinerlig styrning även möjlig  vid 230 V
  • Tvådelad kapsling av flamskyddat gul plast,   kapslingsgrad: IP66
  • Underhållsfri växellåda i stål
  • Patenterad koppling till ventiler
  • Elektrisk anslutning (max. 2.5 mm²) med skruvplintar.
  • Förberedd med 3 kabelgenomföringar för M20 x 1.5 (2x)  och M16 x1.5
  • Installations läge: vertikal till horisontal men ej upp och ned

Adapters passande Sauter-ställdon med andra fabrikat på ventil

 >> Adapterlista

Typ

  • AVF234SF132
    Ventilställdon, NC, fjäderretur, 24VAC/DC, 2000N
  • AVF234SF132-5
    Ventilställdon, fjäderretur, 14mm, NC, 2000N
  • AVF234SF132-6
    Ventilställdon, fjäderretur, 40mm, NC, 2000N
  • AVF234SF232
    Ventilställdon, NO, fjäderretur, 24VAC/DC, 2000N

Tillbehör

  • SAS074550001
    Signalomvandlare 0-10V / 4-20 mA
  • 0313529 001
    Split-range enhet förl sekvenser
  • 0372332 001
    Matningsmodul för 230 V ± 15%, förbrukning med 2 VA
  • 0372332 002
    Matningsmodul för 100 V ± 15%, förbrukning med 2 VA
  • 0372333 001
    2 Hjälpkontakter, justerbara, tillåten belastning 6(2) A, 12…250 V
  • 0372333 002
    dito,  Guldplätterade kontakter,tillåten belastning 3(1) A, 30 V
  • 0372334 001
    Potentiometer 2000 Ω, 1 W, 24 V
  • 0372334 002
    Potentiometer 130 Ω, 1 W, 24 V
  • 0372334 006
    Potentiometer 1000 Ω, 1 W, 24 V
  • 0372336 180
    Mellanstycke behövs vid medium över 130 °C upp till 180 °C
  • 0372336 240
    Mellanstycke behövs vid medium över 180 °C upp till 240 °C
  • SAS-BMM1A
    0-10V omvandlar modul Modbus RTU / BACnet MS/TP

Montagesatser

  • 0372338 001
    Montagesats för AVF 234S F132 på Sauter ventil V/B6 med lyfthöjd 14 mm
  • 0372338 002
    Montagesats för AVF 234S F132 på Sauter ventil V/B6 med lyfthöjd 40 mm
  • 0372338 003
    Ombyggnads sats för AVF 234S F132-5 till standard AVF 234S F132
  • 0372338 004
    Ombyggnads sats för AVF 234S F132-6 till standard AVF 234S F132

Montageanvisningar

Miljödeklarationer

Produktdatablad

Broschyrer
